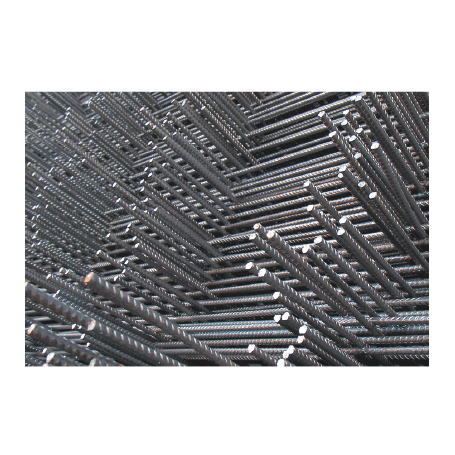

Treillis Soudés

Les treillis soudés ADETS se divisent en 2 catégories :

• Les treillis soudés dits « de surface », qui sont conformes à la norme NF A35-024/A1. Ils sont constitués de fils de

diamètre inférieur à 6 mm.

• Les treillis soudés dits « de structure », qui sont conformes à la norme NF A35-080-2.

Description

SELON NF A35-080-2

Treillis soudés de structure	Désignation ADETS	Section S (cm²/m)	strong>S s (cm²/m	E e (mm)	D d (mm)	Abouts AV AR ad ag (mm/mm)	Nombre de fils N n	Longueur Largeur L l (m)	Masse nominale (Kg/m²)	Surface 1 panneau (m²)	Masse 1 panneau (kg)	Colisage	Masse 1 paquet (kg)
-	ST 15 C	1,42	14,2 14,2	200 200	6 6	100/100 100/100	12 20	4,00 2,40	2,220	9,60	21,31	70	1 492
-	ST 20	1,89	1,89 1,28	150 300	6 7	150/150 75/75	16 20	6,00 2,40	2,487	14,40	35,81	40	1 432
-	ST 25	2,57	2,57 1,28	150 300	7 7	150/150 75/75	16 20	6,00 2,40	3,020	14,40	43,49	40	1 740
-	ST 25 C	2,57	2,57 2,57	150 150	7 7	75/75 75/75	16 40	6,00 2,40	4,026	14,40	57,98	30	1 739
-	ST 25 CS	2,57	2,57 2,57	150 150	7 7	75/75 75/75	16 20	3,00 2,40	4,026	7,20	28,99	40	1 160
-	ST 35	3,85	3,85 1,28	100 300	7 7	150/150 50/50	24 20	6,00 2,40	4,026	14,40	57,98	30	1 739
-	ST 40 C	3,85	3,85 3,85	100 100	7 7	50/50 50/50	24 60	6,00 2,40	6,040	14,40	86,98	20	1 740
-	ST 50	5,03	5,03 1,68	100 300	8 8	150/150 50/50	24 20	6,00 2,40	5,267	14,40	75,84	20	1 517
-	ST 50 C	5,03	5,03 5,03	100 100	8 8	50/50 50/50	24 60	6,00 2,40	7,900	14,40	113,76	15	1 706
-	ST 60	6,36	6,36 2,54	100 250	9 9	125/125 50/50	24 24	6,00 2,40	6,986	14,40	100,6	16	1 610
-	ST 65 C	6,36	6,36 6,36	100 100	9 9	50/50 50/20	24 60	6,00 2,40	9,980	14,40	143,71	10	1 437

PAF V : panneau anti-fissuration voile

ST : panneau de structure (maille carrée)

Les colisages sont propres à chaque membre de l’ADETS. Chaque colis est fermé par

des liens qui ne sont en aucun cas prévus pour la manutention.

(Tableaux publiés avec l’aimable autorisation de l’ADETS).
