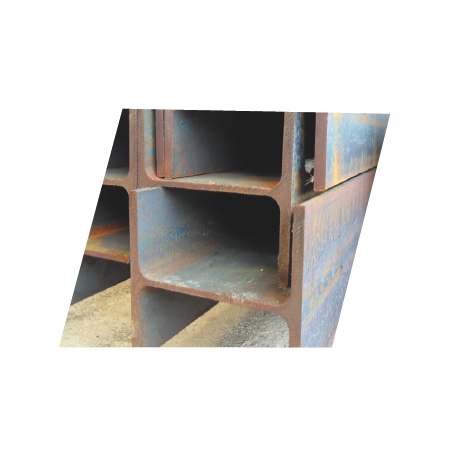

HEA
Zoom

HEA

L’ensemble de ces poutrelles peuvent être proposées en longueurs standards de : 6 - 10 - 12 - 14 et 15 mètres.

Elles peuvent être coupées à vos dimensions : coupes droites ou coupes biaises.

Sur demande : possibilité de grenaillage et de peinture, ainsi que de galvanisation.

Description

SELON NF EN 10034

Profils Poids kg/m Section cm² Dimensions mm Surface de peinture Moments d'inertie Moment d'inertie de torsion j cm4 Modules de résistance Rayons de giration Moment statique S cm³
- - - h b a = r e r1 h1 m²/m m²/t lx cm^4 ly cm^4 - lx Vy cm³ ly Vy cm³ rx cm ry cm -
100 17,2 21,2 96 100 5 8 12 56 0,562 33,7 349 134 4,69 73 27 4,06 2,51 41,5
120 20,5 25,3 114 120 5 8 12 76 0,677 34,1 606 231 5,63 106 38 4,89 3,02 59,7
140 25,4 31,4 133 140 5,5 8,5 12 92 0,794 32,2 1 033 389 7,97 155 56 5,73 3,52 86,7
160 31,3 38,8 152 160 6 9 15 104 0,896 29,8 1 678 616 10,9 220 77 6,57 3,98 123
180 36,6 45,3 171 180 6 9,5 15 122 1,02 28,9 2 510 925 14,2 294 103 7,45 4,52 162
200 43,6 53,8 190 200 6,5 10 18 134 1,14 26,8 3 692 1 336 18,6 389 134 8,28 4,98 215
220 52,0 64,3 210 220 7 11 18 152 1,26 24,9 5 410 1 955 27,1 515 178 9,17 5,51 284
240 62,1 76,8 230 240 7,5 12 21 164 1,37 22,7 7 763 2 769 38,2 675 231 10,10 6,00 372
260 70,3 86,8 250 260 7,5 12,5 24 177 1,48 21,8 10 460 3 668 46,3 836 282 11,00 6,50 460
280 78,7 97,3 270 280 8 13 24 196 1,60 21,0 13 670 4 763 56,5 1 010 340 11,90 7,00 556
300 91,0 112,5 290 300 8,5 14 27 208 1,72 19,4 18 260 6 310  75,3 1 260 421 12,70 7,49 682
320 100,5 124,4 310 300 9 15,5 27 225 1,76 18,0 22 930 6 985 102 1 480 466 13,60 7,49 814
340 108,2 133,5 330 300 9,5 16,5 27 243 1,79 17,1 27 700
7 436 123 1 680 496 14,40 7,46 925
360 115,4 142,8 350 300 10 17,5 27 261 1,83 16,4 33 090 7 887 147 1 890 526 15,20 7,43 1 040
400 128,8 159,0 390 300 11 19 27 298 1,91 15,3 45 070 8 564  191 2 310 571 16,80 7,34 1 280
450 144,2 178,0 440 300 11,5 21 27 344 2,01 14,4 63 722 9 465 257 2 900 631 18,90 7,29 1 610
500 159,6 197,5 490 300 12 23 27 390 2,11 13,6 86 975 10 367 336 3 550 691 21,0 7,24 1 970
550 171,1 211,8 540 300 12,5 24 27 438 2,21 13,3 111 932 10 819 386  4 150 721 23,0 7,15 2 310
600 183,5 226,5 590 300 13 25 27 486 2,31 13,0 141 208 11 271 440 4 790 751 25,0 7,05 2 680
650 195,9 241,6 640 300 13,5 26 27 534 2,41 12,7 175 178 11 724 500 5 470 782 26,9 6,97 3 070
700 210,3 260,5 690 300 14,5 27 27 582 2,50 12,3 241 301 12 179 573 6 240 812 28,8 6,84 3 520
800 230,9 285,8 790 300 15 28 30 674 2,70 12,0 303 442 12 639 652 7 680 843 32,6 6,65 4 350
900 259,8 320,5 890 300 16 30 30 770 2,90 11,5 422 075 13 547 817 9 480 903 36,3 6,50 5 410
1 000 280,4 346,8 990 300 16,5 31 30 868 3,10 11,4 553 846 14 004 918 11 190 934 40,0 6,35 6 410

Autres sections disponibles sur demande.
